GB55030-2022

一、建筑與市政工程防水通用規范GB55030-2022
二、防水等級設防要求
三、關于新技術應用
四、關于防水混凝土的要求
五、中國建筑防水協會發文
六、科洛防水率先承諾
七、科洛內摻產品：科洛抗裂防滲劑介紹
八、科洛外噴產品介紹
九、使用科洛永凝液DPS防水劑產品5大好處：
十、下面重點介紹科洛抗裂劑

十一、使用科洛防水全球部分案例
十二、權威媒體報道

建筑與市政工程防水通用規范在2023年4月1日正式實施，全文強制執行，現摘出最重要的幾條如下

一、建筑與市政工程防水通用規范GB55030-2022

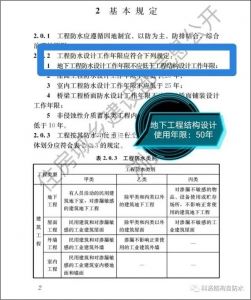

地下工程防水設計年限必須是大于或等于50年，一般建筑結構設計壽命要求是50年，重要建筑是100年，所以說地下防水設計使用年限不應低于結構使用年限，即：大于等于50年。

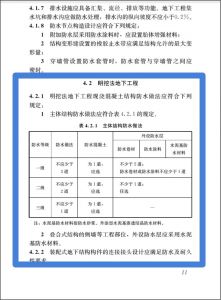

二、防水等級設防要求

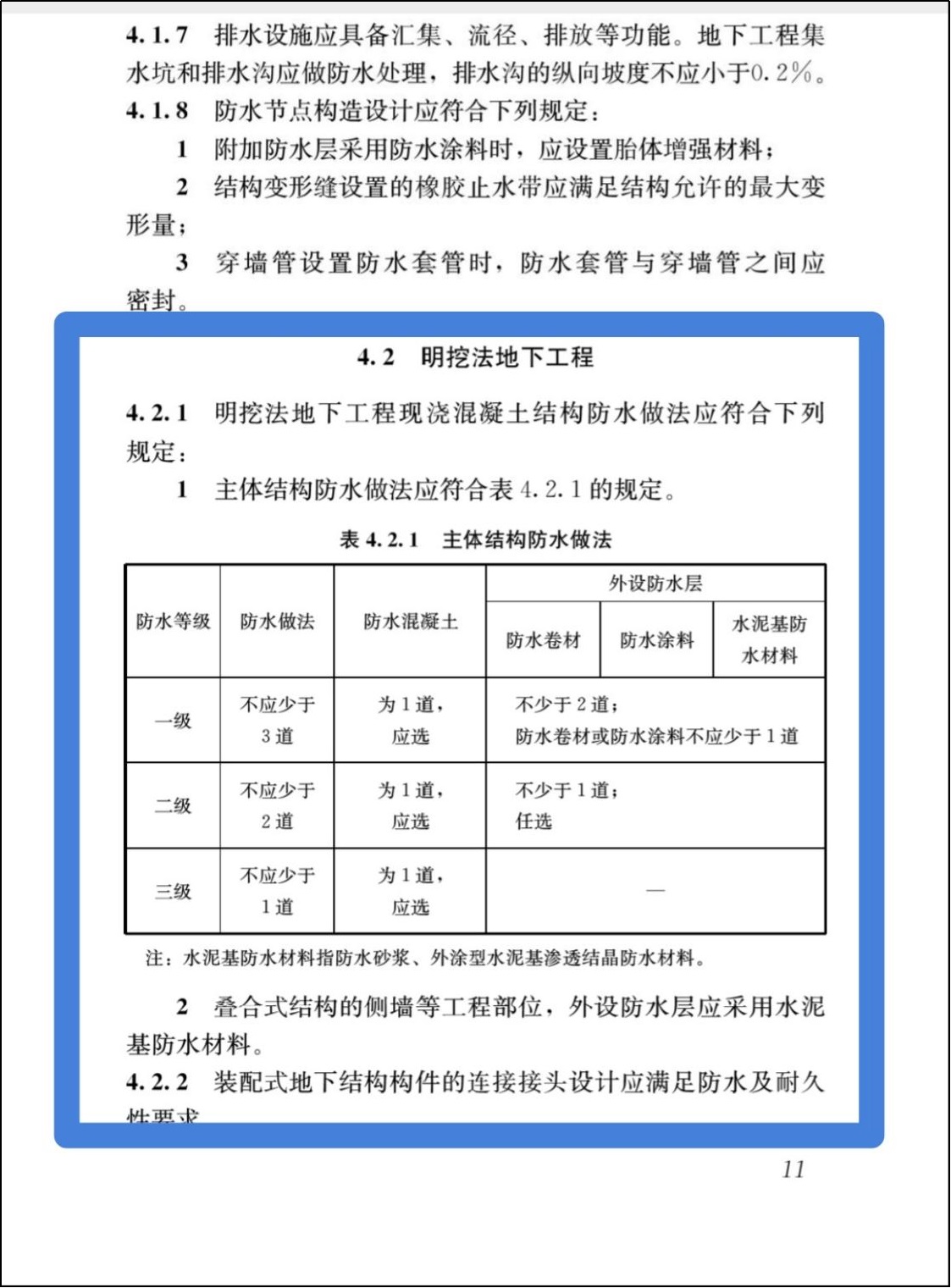

一級防水，除防水混凝土必選外，還需要2道外設防水層。2道防水層其中一道必須是卷材或者是涂料。比如不能2道全部都是水泥基材料，2道可以全部都是卷次或涂料，也可以一道卷材一道涂料等組合方式。但是卷材或涂料必須用一道。

三、關于新技術應用

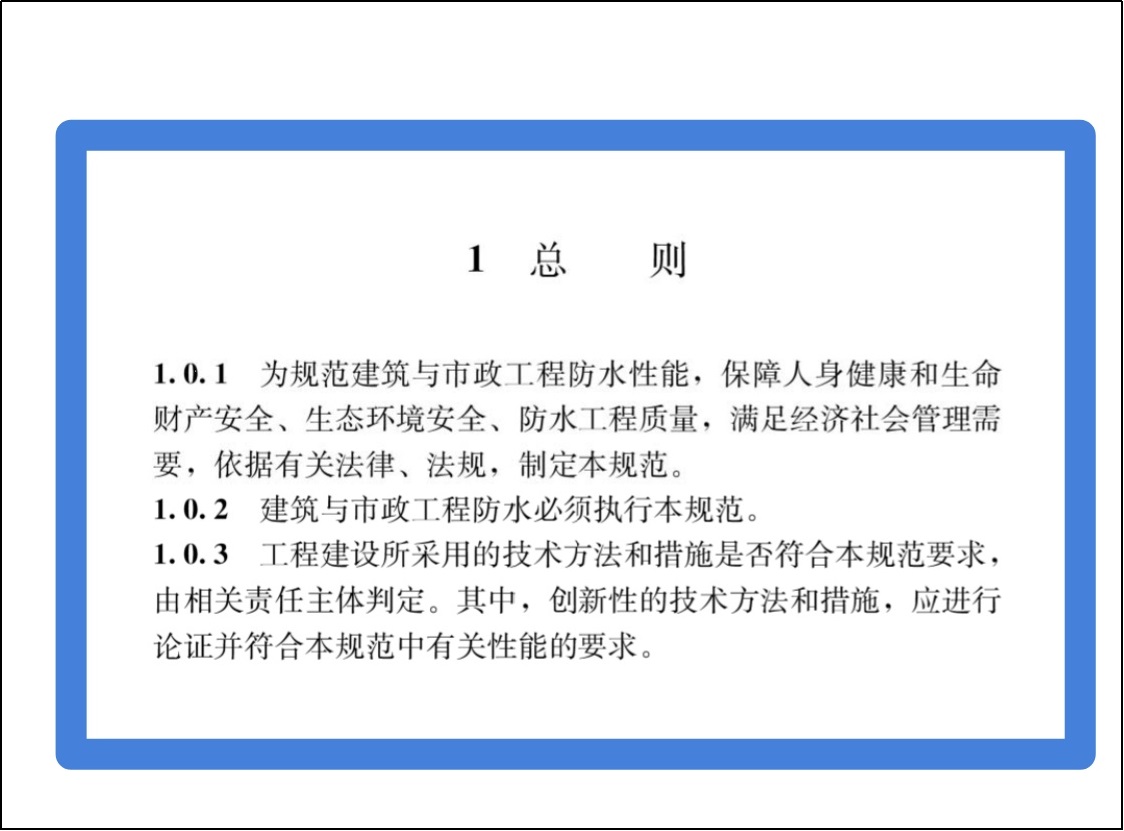

新技術新產品可以使用嗎？可以，請專家論證即可。

四、關于防水混凝土的要求

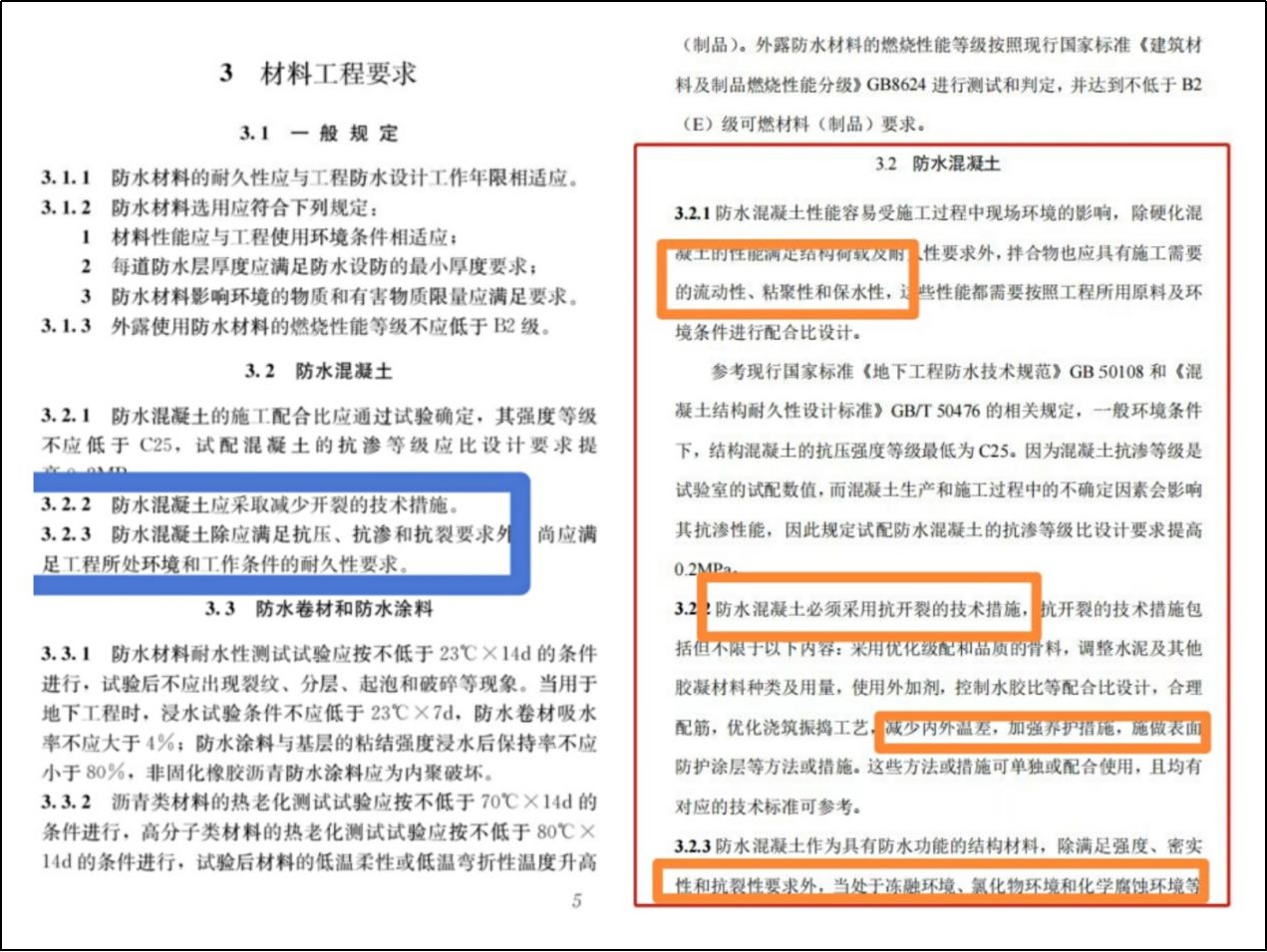

強條對防水混凝土提出了更高的要求，明確指出防水混凝土必須減少混凝土開裂的措施。對混凝土的和易性（流動性，黏聚性、保水性）都做了說明。因為很簡單，防水要達到50年甚至是100年，光靠2道外防水根本做不到，必須依靠混凝土本身，影響混凝土耐久性主要因素就是混凝土開裂和混凝土不密實（蜂窩、孔洞、麻面）這些問題的出現也主要是因為混凝土和易性不好而造成。

所以強條上這么要求，非常正確。

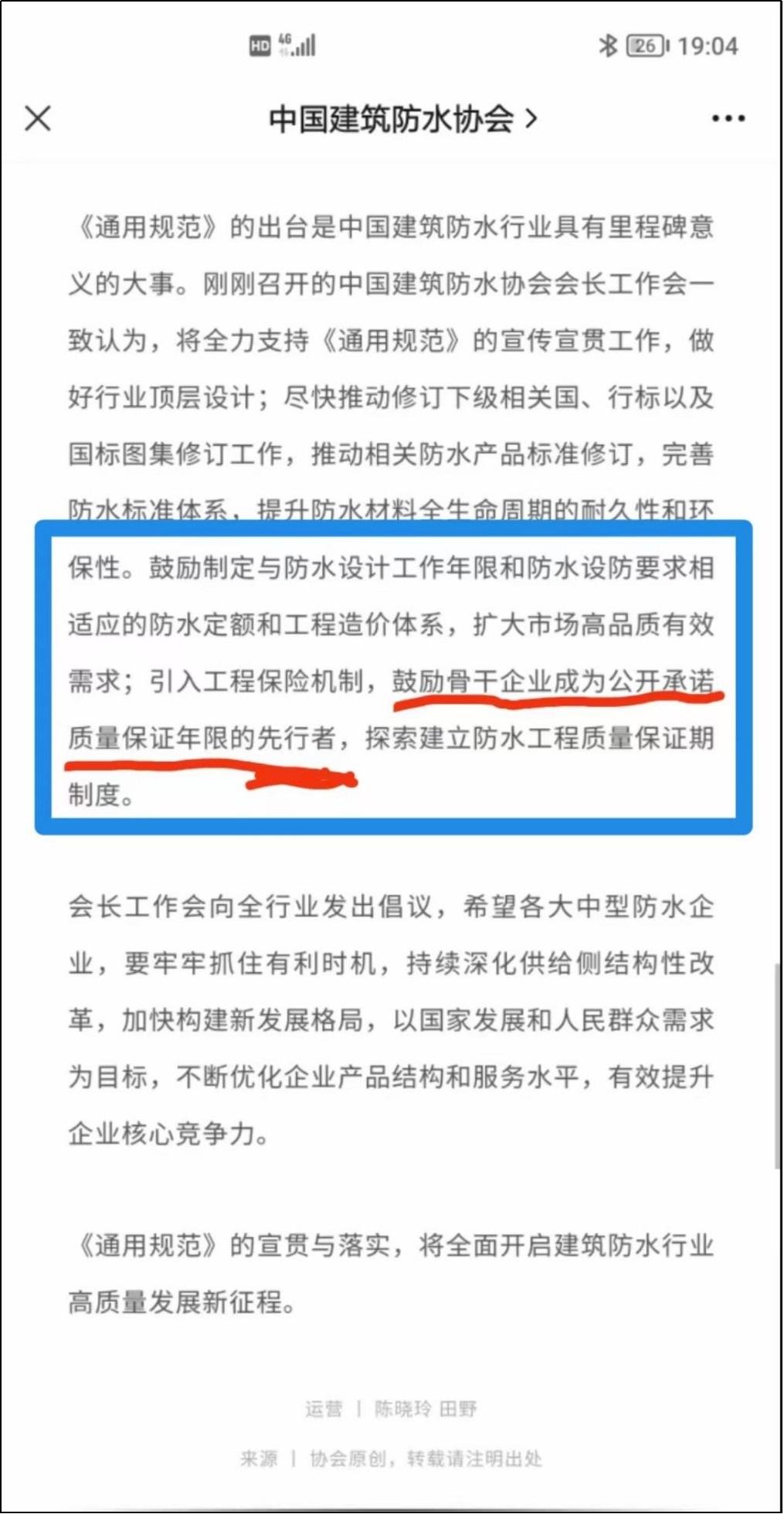

五、中國建筑防水協會發文

六、科洛防水率先承諾

為什么科洛防水可以承諾50年內免費維修？

這是因為科洛剛性防水源于美國1899，由美國著名化學家霍爾發明，用于二戰時期美國地下軍事掩體抗裂防滲，防水防潮，歷經100多年使用驗證。科洛防水全球148個國家累計施工面積高達98億平米。被廣泛用于美國海軍陸隊博物館、德國亞琛大教堂、德國柏林奧林匹克體育場、韓國體育館、倫敦西斯羅機場、古巴哈瓦那防浪堤等世界著名工程。

采用科洛結構自防水技術（內摻+外噴）即混凝土內摻科洛抗裂防滲劑，外噴科洛永凝液DPS防水劑。關鍵是:材料無機不老化，科洛內摻材料解決了溫縮開裂，增加了混凝土和易性，避免了混凝土蜂窩、孔洞、麻面。外噴科洛DPS材料通過與混凝土反應，密封混凝土結構，使得混凝土變得厚實。解決了卷材搭出容易失效，卷材易老化，治標不治本問題。

七、科洛內摻產品：科洛抗裂防滲劑介紹

①該產品是液體的，可在混凝土攪拌站直接摻入（摻量按照膠凝材料的2%，1立方大約8公斤左右）。

摻完以后混凝土泵送時不阻泵，不離析、不泌水，可達到幾乎自密實混凝土要求。（對于攪拌站可省去膨脹劑、泵送劑）。澆筑出來的混凝土沒有蜂窩、孔洞、麻面等。更重要的是可以解決混凝土的溫度裂縫，干縮。提高混凝土后期的抗壓強度和抗折強度。

非常適合橋梁、隧道、高鐵、地鐵、污水廠、水電站等一切混凝土主體結構。

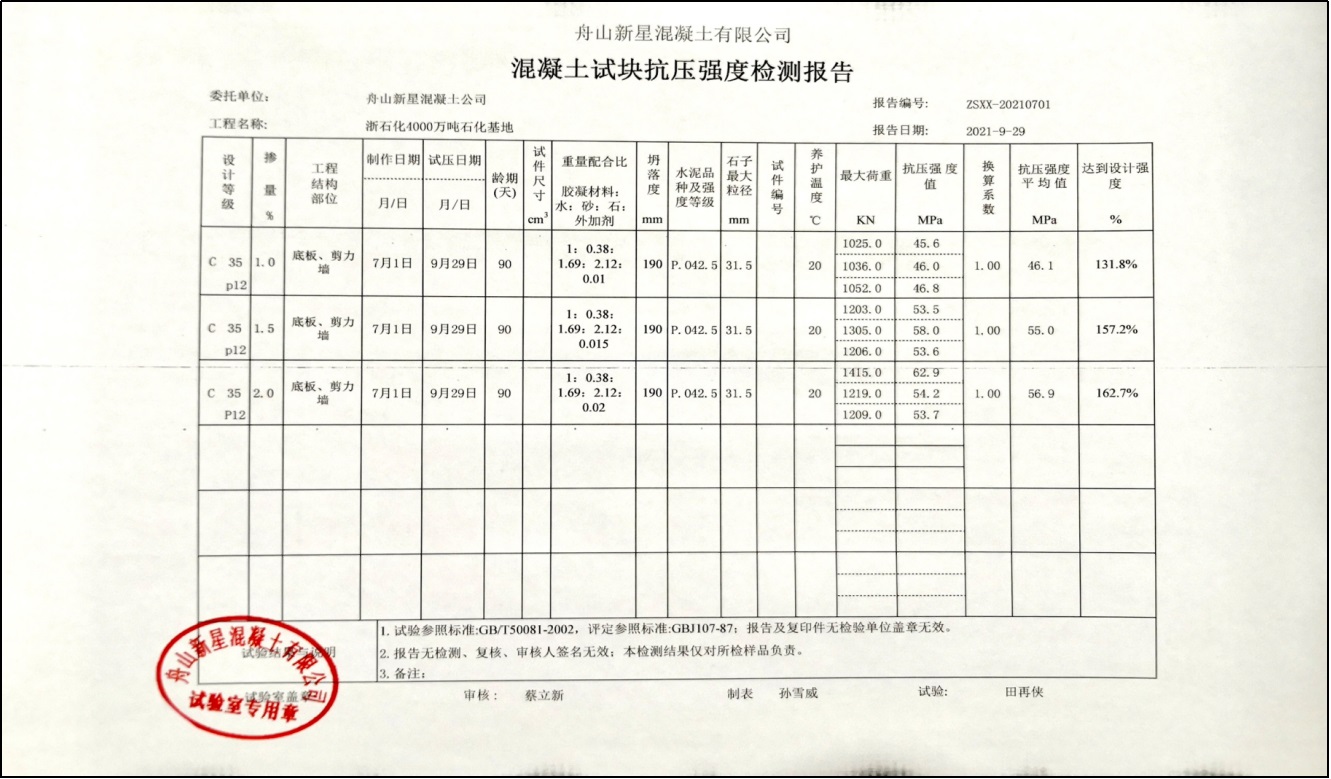

科洛無機納米抗裂防滲劑專有的鋁鈣抑制劑，可選擇性的抑制C3A（鋁酸三鈣）早期的快速水化，可大幅度降低水泥早期水化熱，降低早期最大水化熱峰值，緩解了混凝土結構內外溫度差，使混凝土內外溫度幾乎一致。避免或減少了溫度裂縫和干縮裂縫，同時能夠使得C2S（硅酸二鈣）和C3S（硅酸三鈣）充分水化，提高后期強度90天可提高到160%，極限拉伸值提高到120%。使混凝土具有更好的和易性，避免容易出現的蜂窩、孔洞、麻面，對混凝土細小裂縫具有二次自修復作用。

使用科洛無機納米抗裂防滲劑產品5大好處：

①解決溫度裂縫；

②解決蜂窩、孔洞、麻面；

③提高后期抗壓抗折強度；

④增加混凝土和易性（流動性、保水性，黏聚性）；

⑤提高混凝土耐酸堿、使用壽命。

八、科洛外噴產品介紹

①科洛永凝液DPS防水劑

科洛永凝液DPS是一種水基性含有催化劑和活性化學物質的防水材料，能迅速有效地與混凝土結構層中的氫氧化鈣、氯化鈣、硅酸鈣等反應，形成惰性晶體嵌入混凝土的毛細孔，密閉微細裂縫，從而極大地增強混凝土表層地密實度和抗壓強度。這種反應分成兩個階段：第一個階段，會在孔隙及毛細孔隙產生一種硅石凝膠膜，當硅石凝膠膜種地水分蒸發后，會固化成一種晶體狀的結構。第二階段，透過這種化學反應，固化形成的晶體將嵌入到混凝土地毛細孔中和微小縫隙，達到永久密封混凝土，提高致密性，并且同時也為混凝土提供良好的透氣性能。在混凝土干燥狀態下，結晶物質是休眠的，遇水時，結晶物再次膨脹，填充混凝土毛細孔，阻擋水分滲入，這一循環只要遇水即可反復進行，對混凝土進行永久密封。

九、使用科洛永凝液DPS防水劑產品5大好處：

①能夠修復0.6mm以內的裂縫；

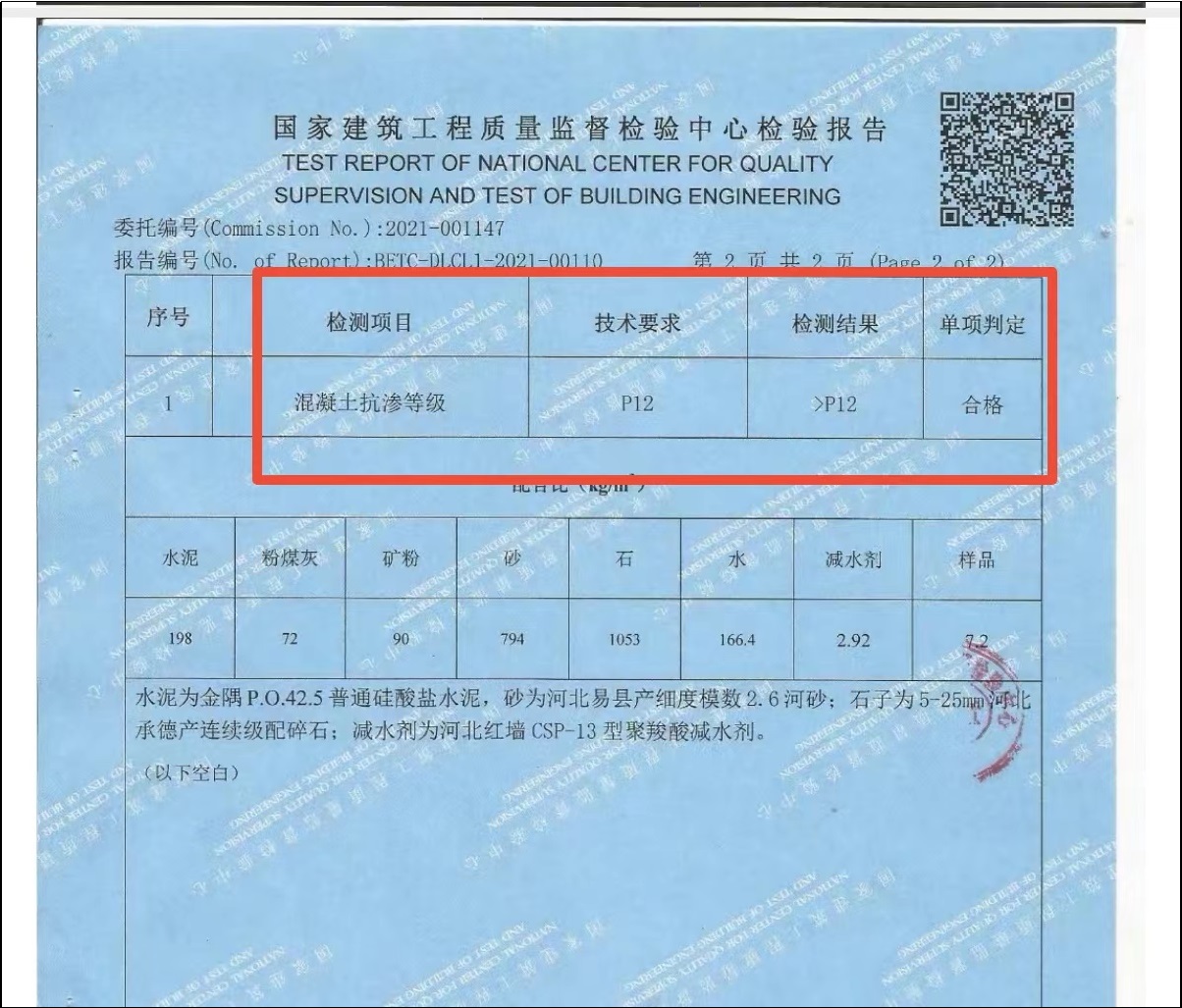

②提高抗滲等級，抗壓強度，大幅度提高混凝土密實度

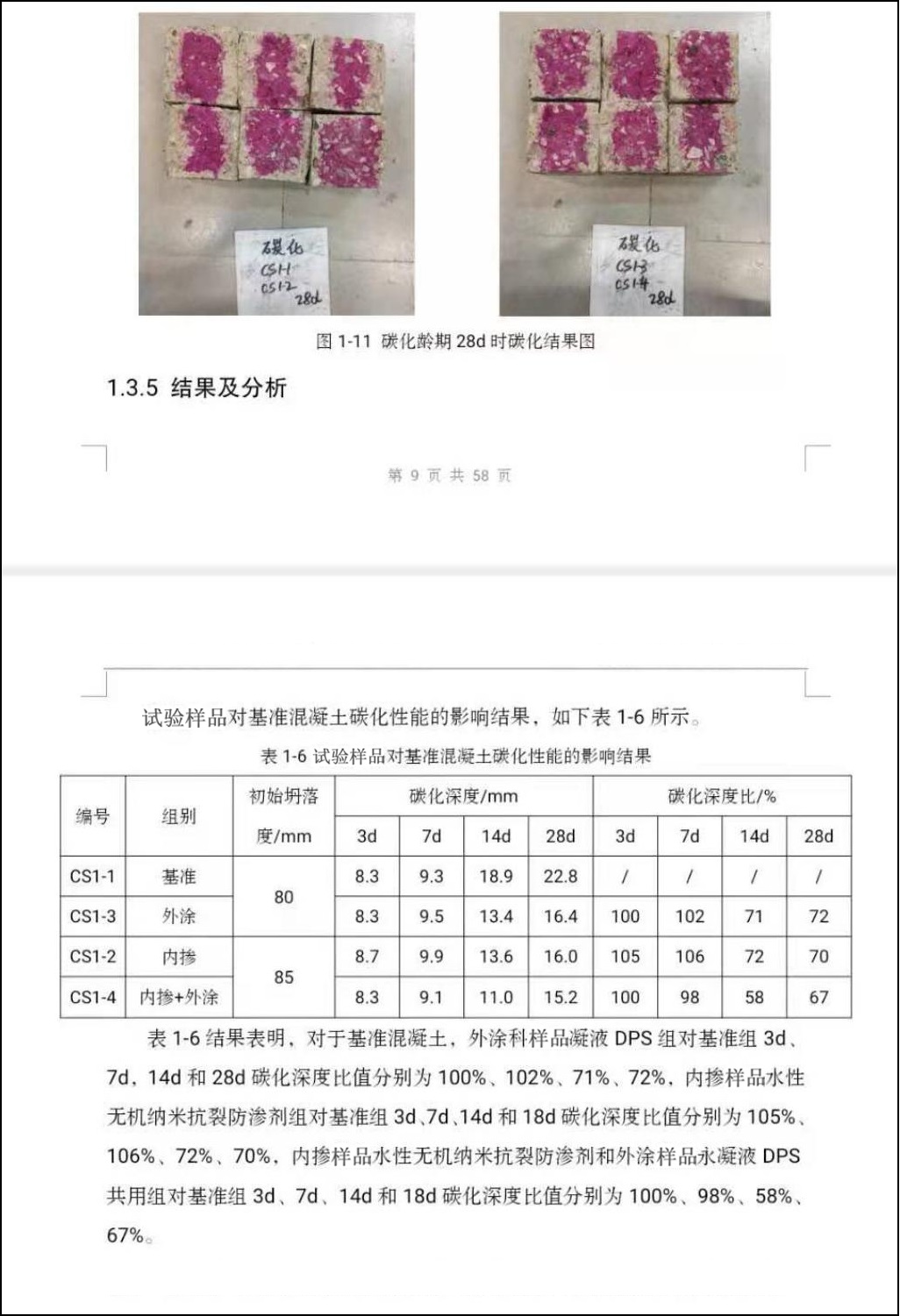

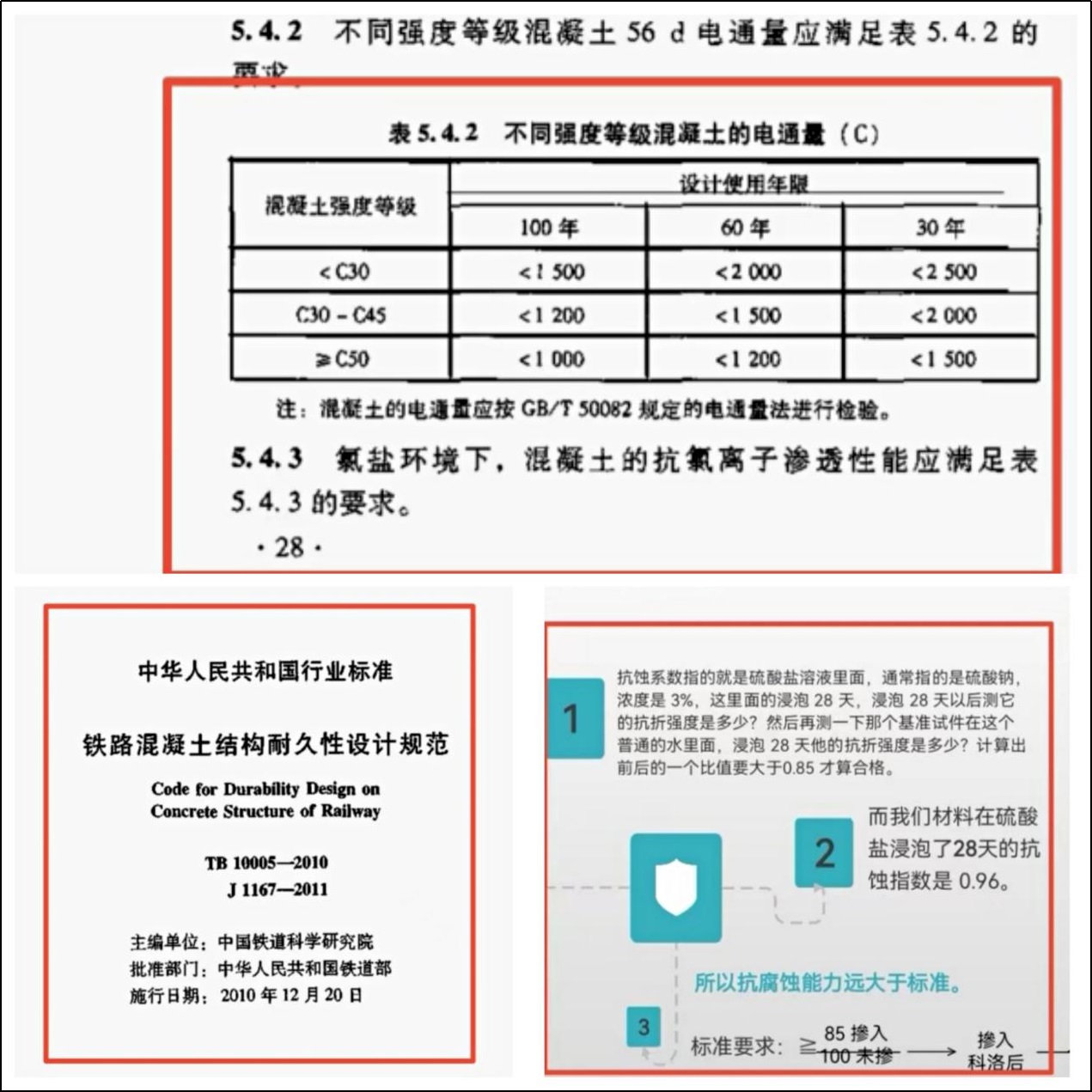

③抗風化、碳化、氯離子侵蝕；

④提高混凝土堿性；

⑤無機不老化，遇水被激活，周而復始，往復循環。

十、下面重點介紹科洛抗裂劑

1、混凝土內摻科洛水性無機納米抗裂防滲劑，按膠凝材料重量的0.5%在攪拌站或現場罐車加入，可大幅度提高混凝土和易性及保塌落性能（可做到2小時0塌損）避免或減少混凝土出現開裂（溫度裂縫，干縮裂縫）并可提高混凝土極限拉伸值，讓混凝土變得更有韌性，極限拉伸值可達到基準混凝土120%左右，提高了混凝土的抗拉強度，有利減少混凝土溫度裂縫和收縮變形帶來的開裂。

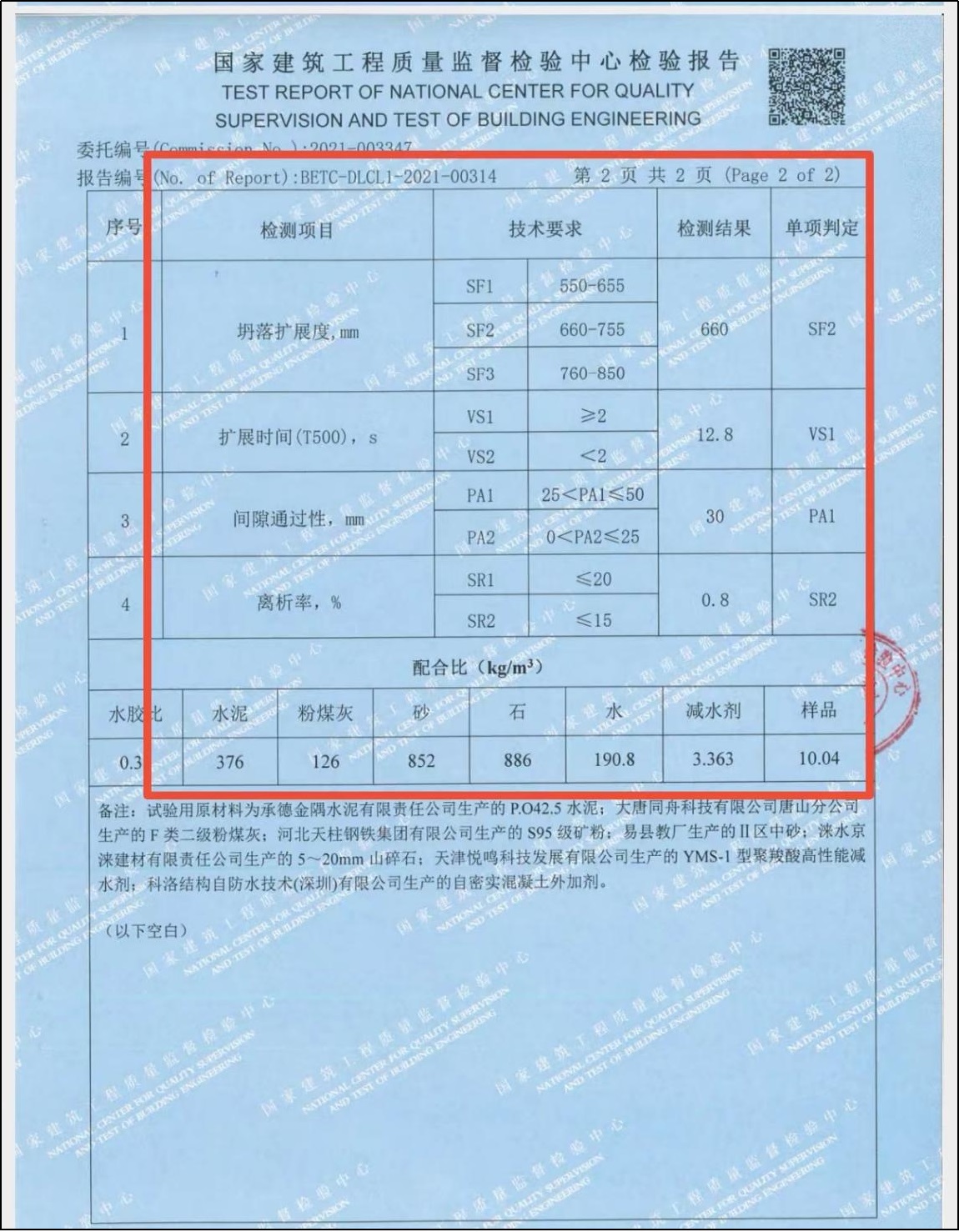

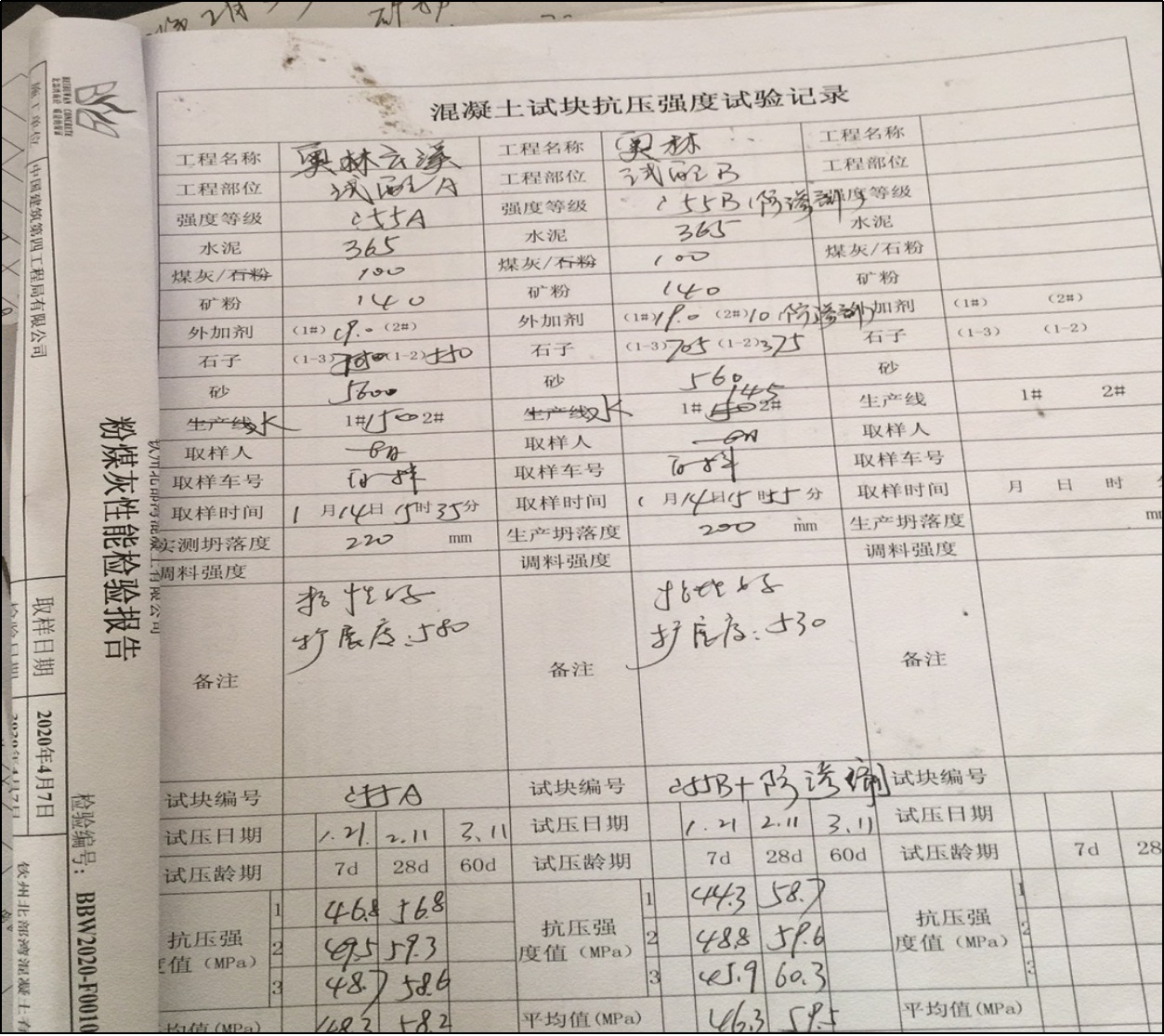

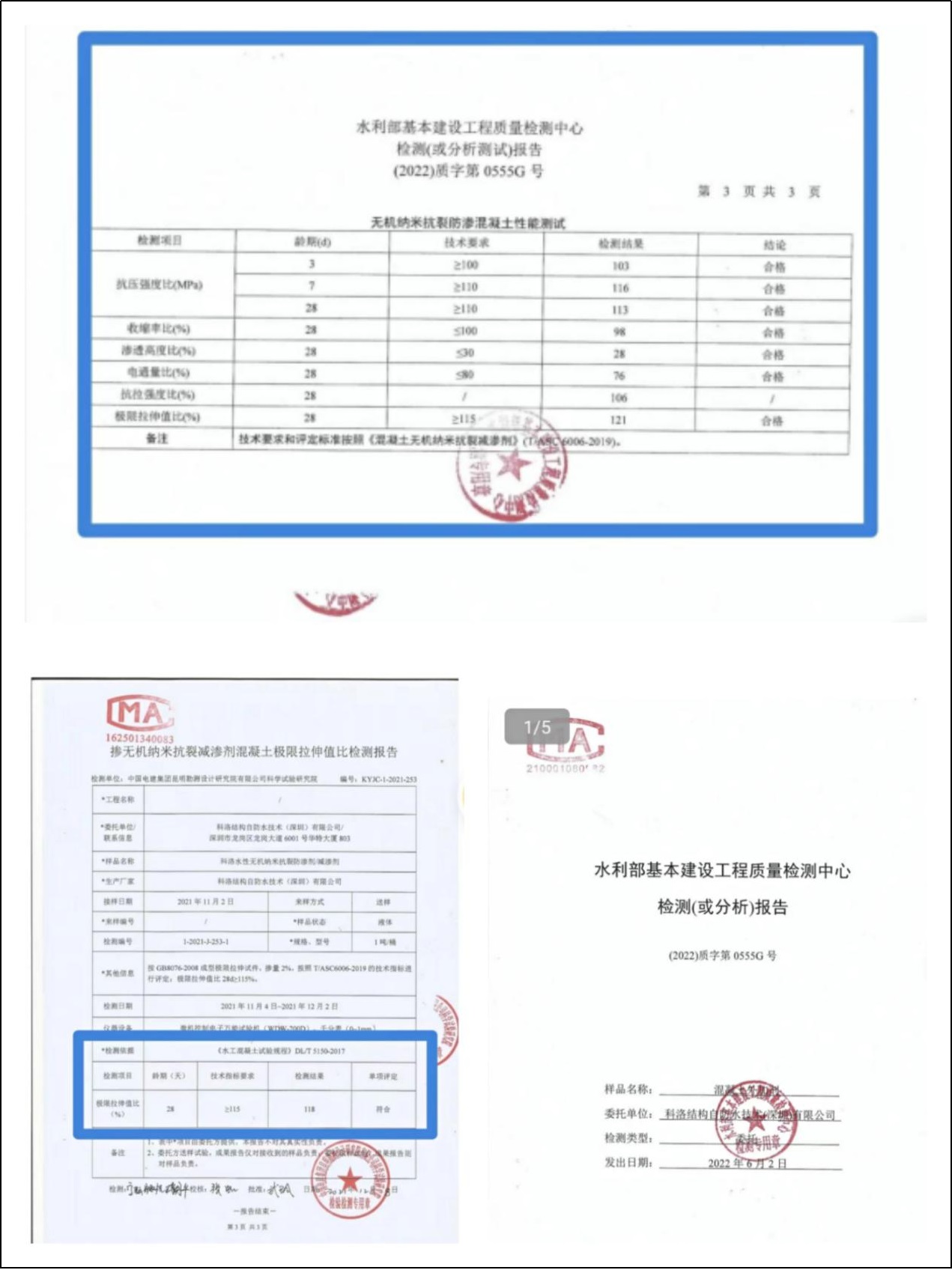

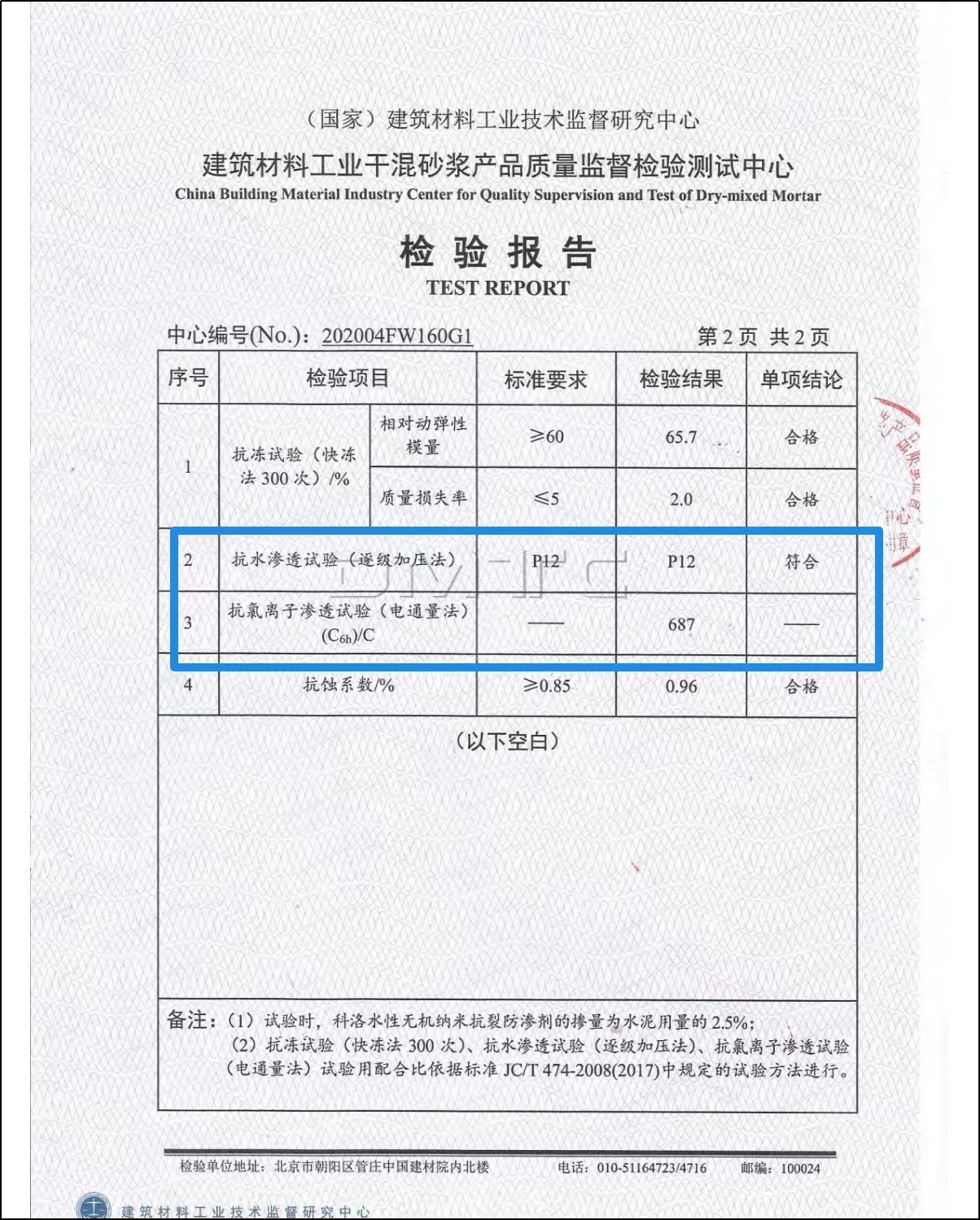

2、產品性能驗證

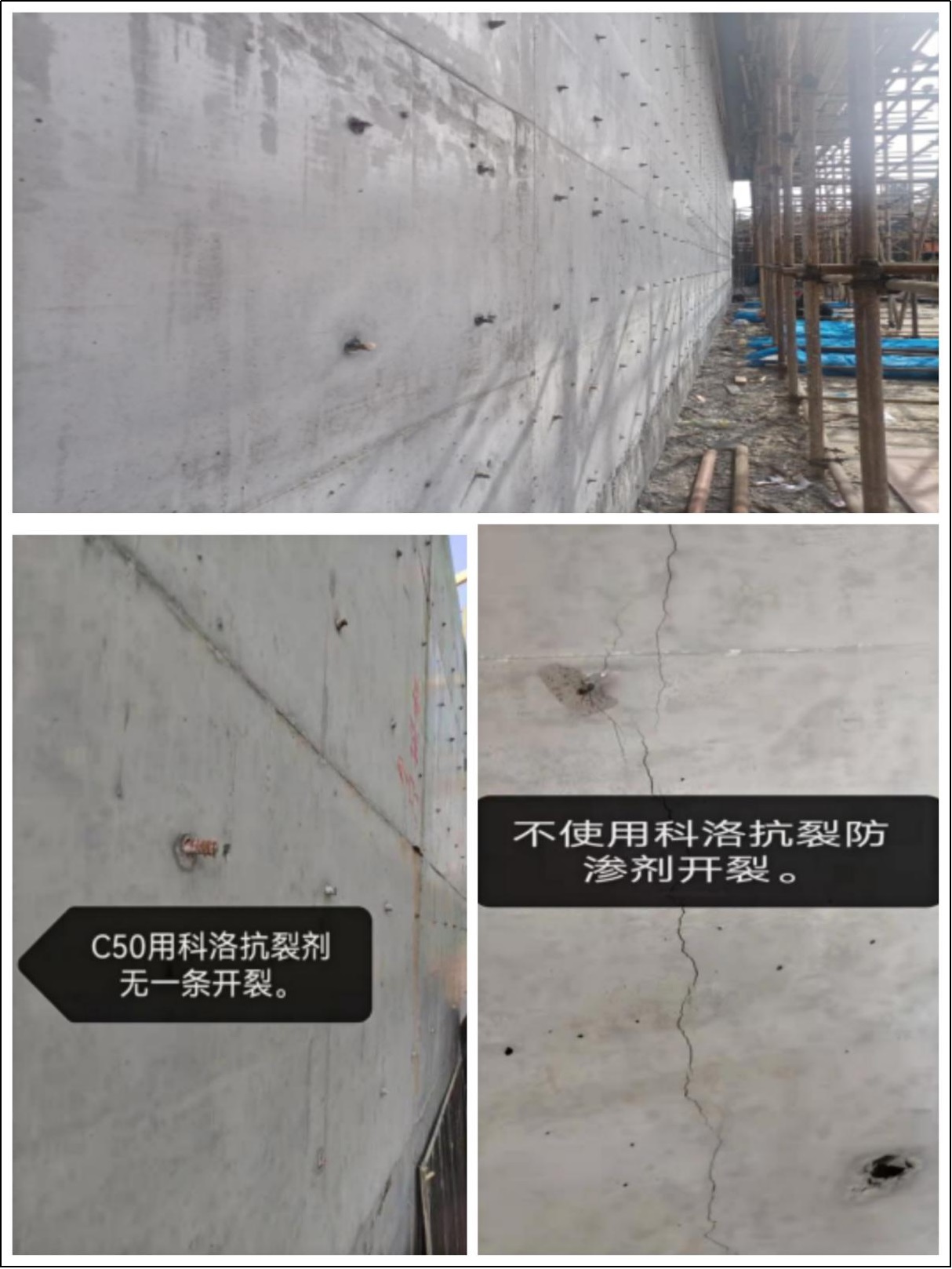

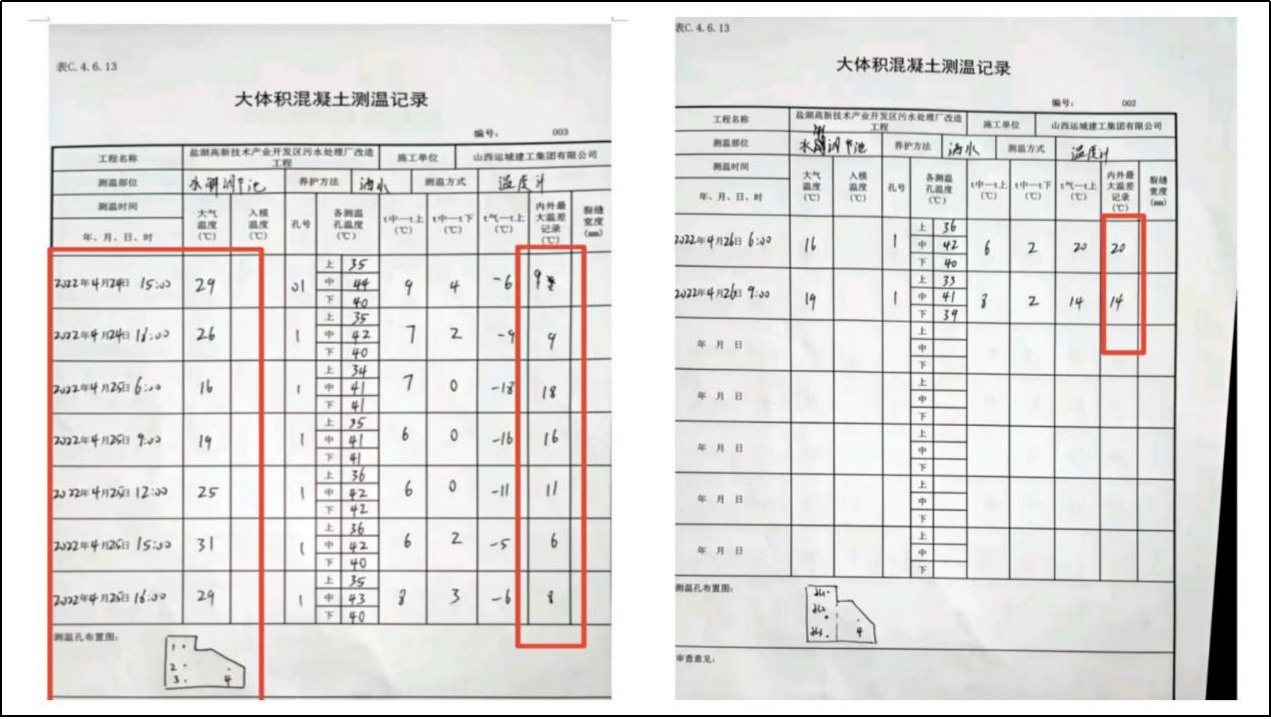

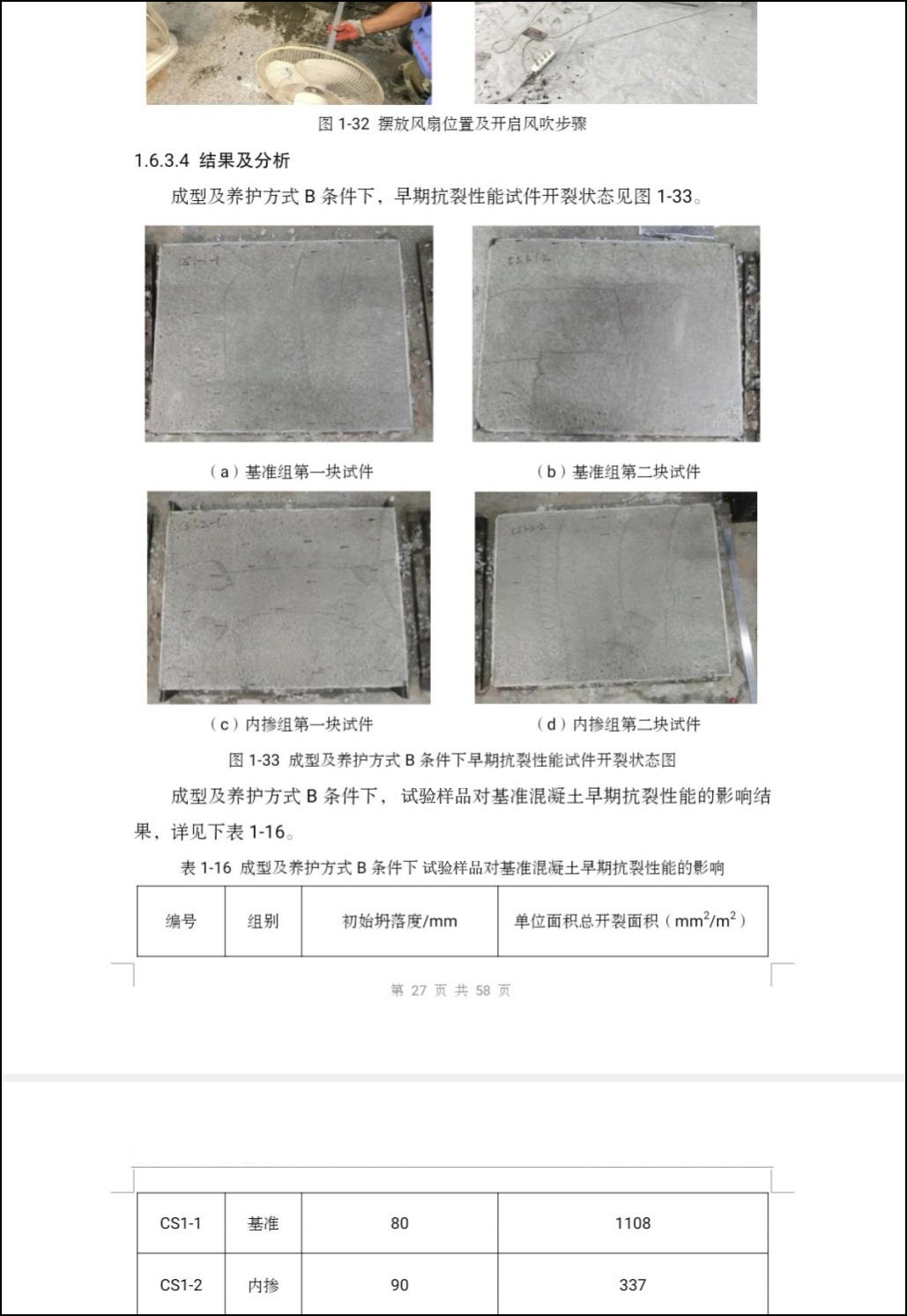

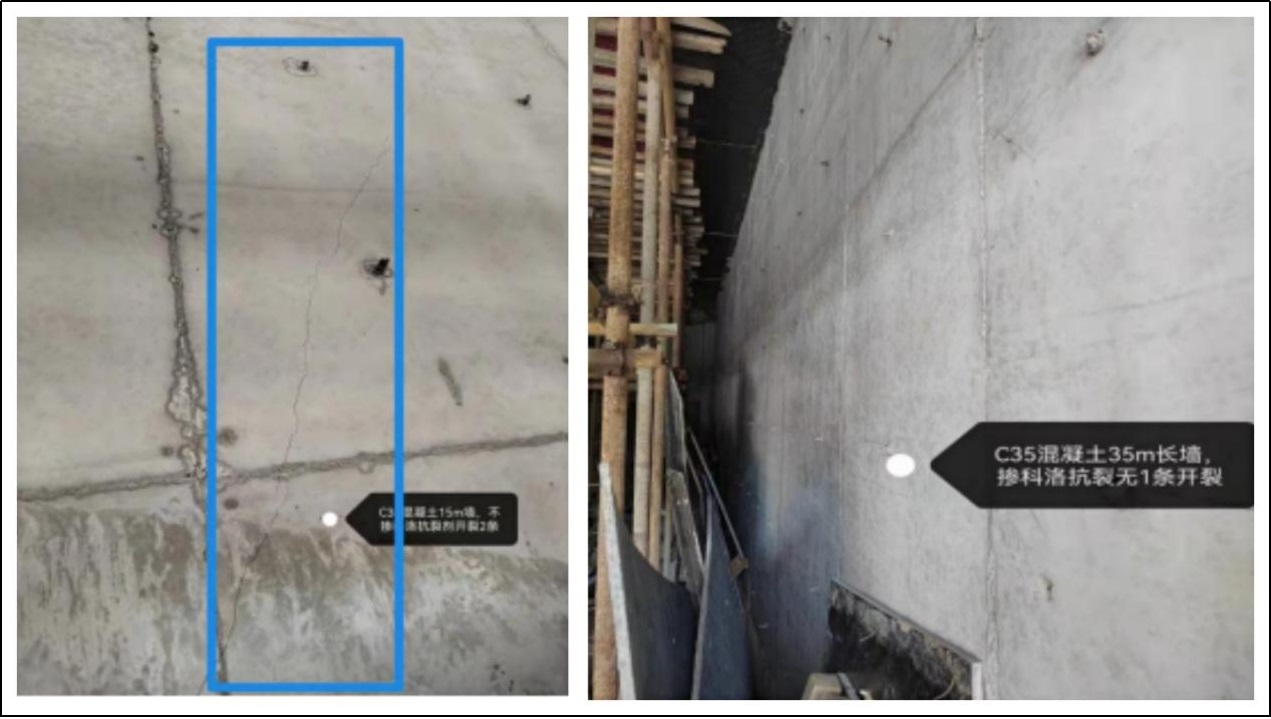

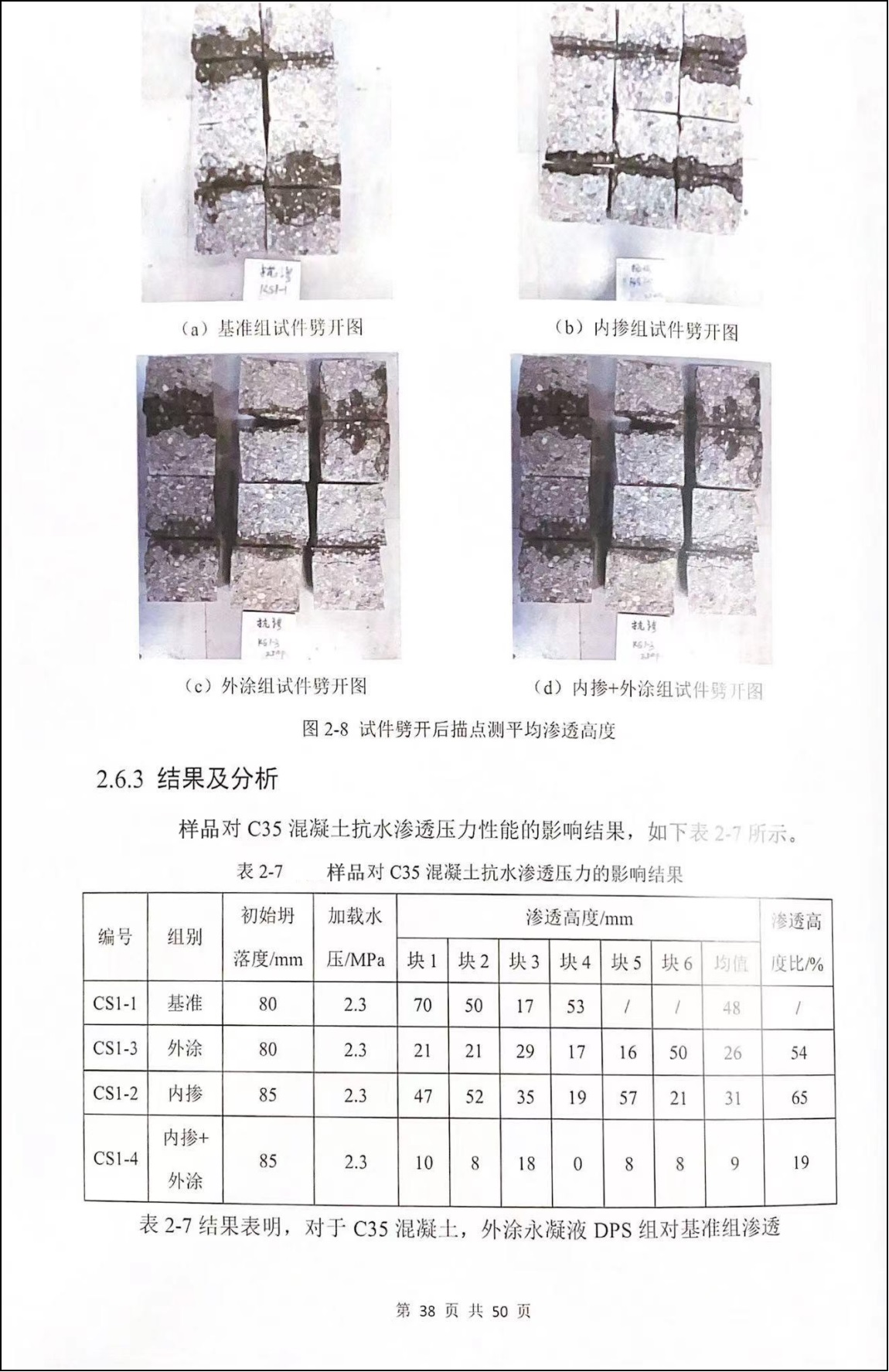

①對混凝土開裂的抑制效果驗證
